F-YAY

Download PDF

Zur Anfrage hinzufügen

Download PDF

Zur Anfrage

PE/PVC Schaltkabel, geschirmt

Telecommunications cables

Schaltkabel zur Verwendung in Fernmeldeanlagen sowie artverwandten Anlagen. Geeignet für feste Verlegung auf und unter Putz, in trockenen und feuchten Räumen.

Design

Dieses Produkt besteht aus:

  • 1
    Kupferleiter, rund eindrähtig (RE)
  • 2
    Aderisolation (PVC), Adern paarverseilt, Paare in Lagen verseilt
  • 3
    Gemeinsame Aderumhüllung (Kunststofffolie)
  • 4
    Schirm (kunststoffkaschierte Aluminiumfolie mit Beidraht)
  • 5
    Mantel (PVC grau RAL 7035)

Technische Daten

Norm: ÖVE-K 35 bzw. in Anlehnung an ÖVE-K 35
Prüfspannung: 2000 Veff (core/screen)
Nennspannung:
  • 500 Veff (Ader/Ader) / 50 Hz
  • 2000 Veff (Ader/Schirm) / 50 Hz
Biegeradius am Leiter (min.): 7,5 x Ø des Kabels
Brandeigenschaften:
  • EN 60332-1-2: selbstverlöschend
  • CPR-Klassifizierung: Eca
Aderkennzeichnung: färbig gemäß ÖVE-K 35
Temperaturbereich:
  • Verlegungstemperatur: min. -5°C
  • Festeinbau: -40°C bis zu 70°C
  • Flexibler Einsatz: -5°C bis zu 50°C

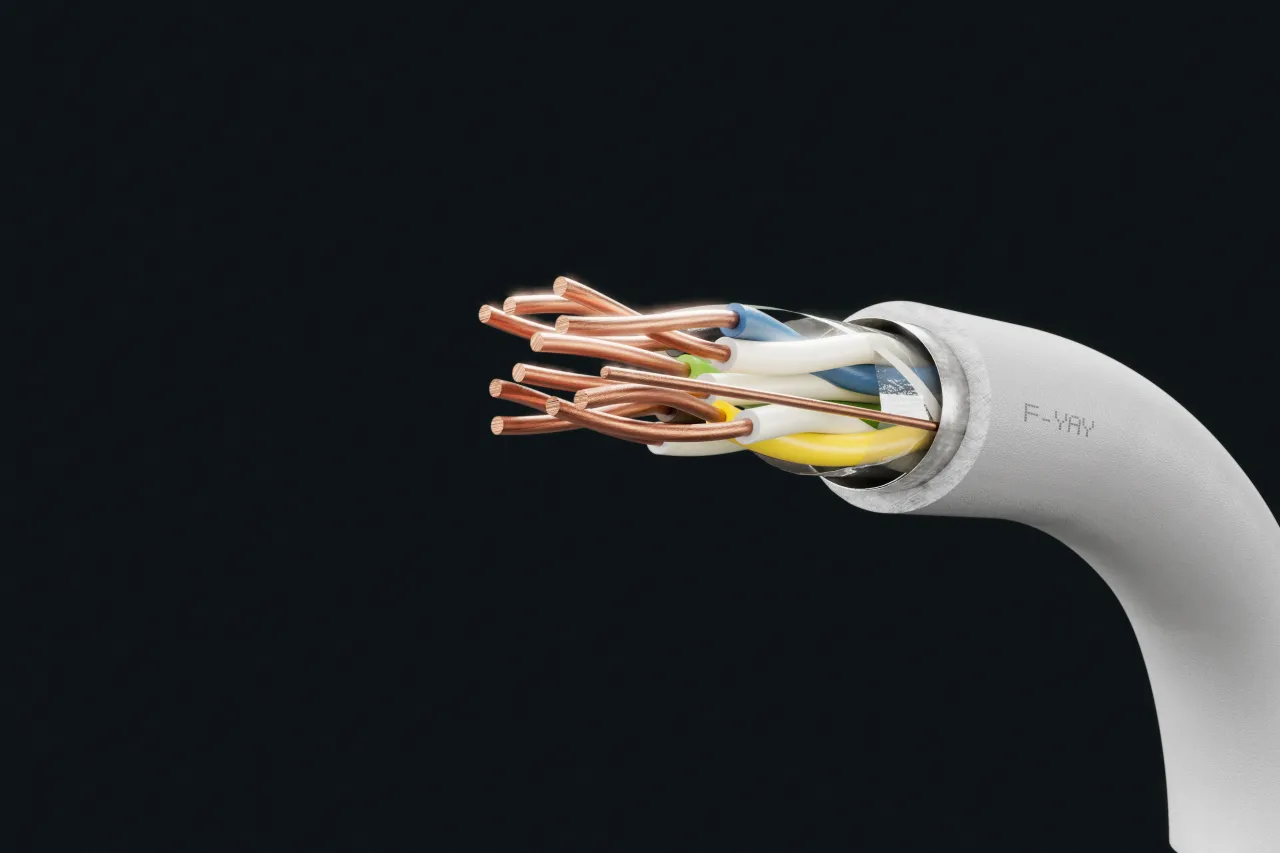

Kabelbild - F-YAY
+
-

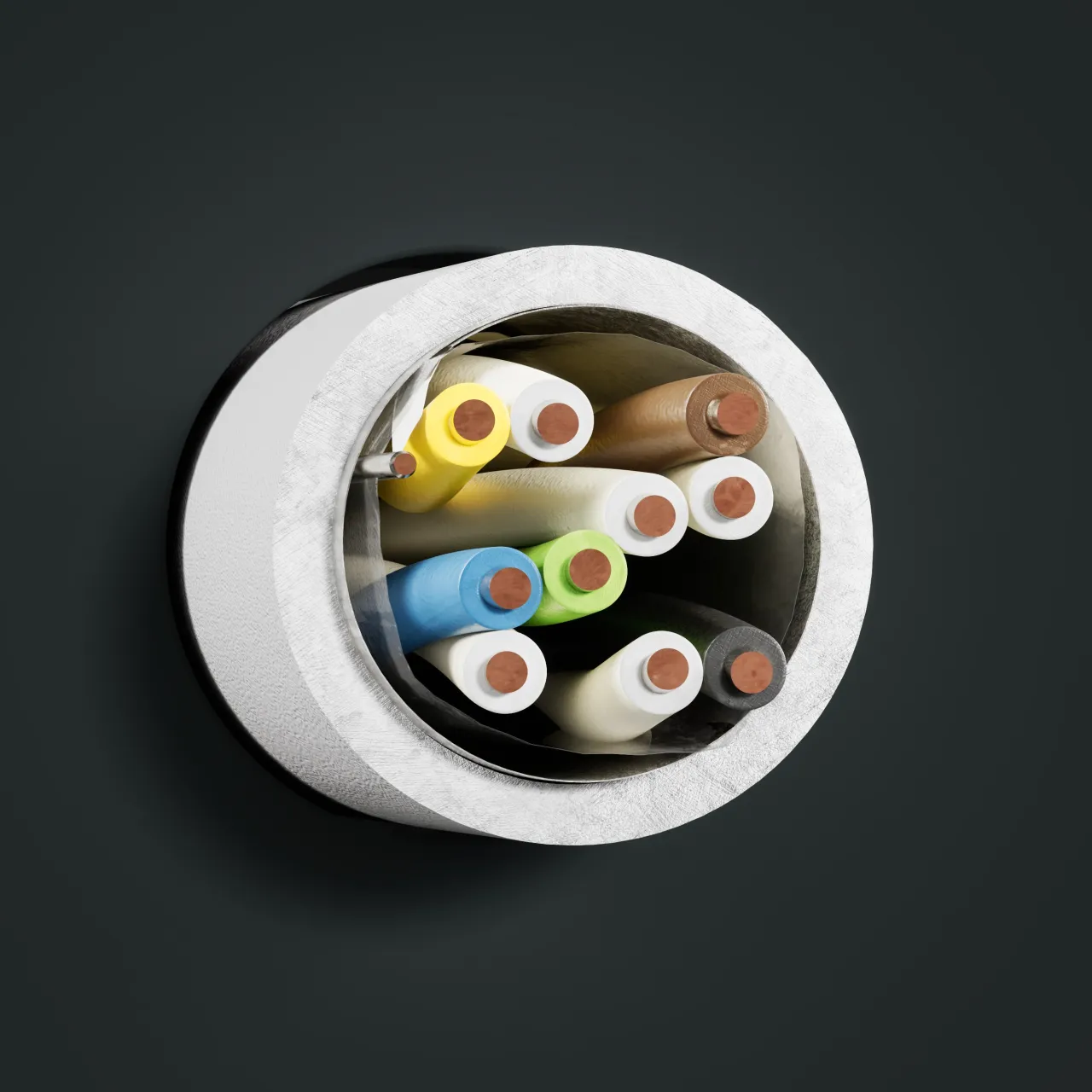

Kabelbild - F-YAY
+
-

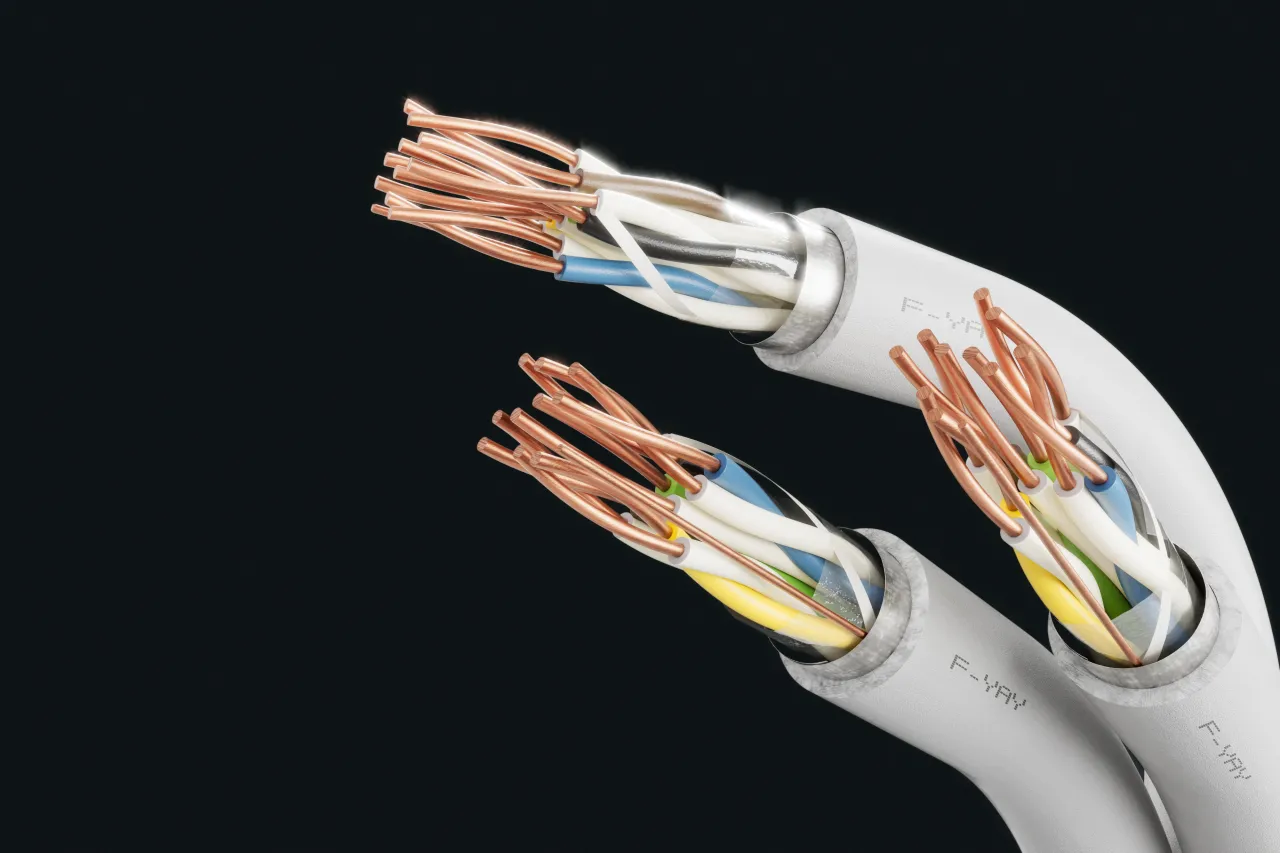

Kabelbild - F-YAY
+
-

Kontaktieren Sie uns

Are you interested in this product?

Dogan Özcan

Produktmanager

+43 (0) 1 70170-154
[email protected]

Electricity

Zur Anfrage hinzufügen
Parameter
Unit
Values
Durchmesser des Leiters (mm)
mm
0.6
0.8
Leiterwiderstand, max. bei 20 °C (Ω/km)
Ω/km
135.8
73.2
Isolationswiderstand, min. bei 20 °C (MΩ/km)
MΩ/km
500
500
Gegenseitige Kapazität (ca. Wert), bei 800 Hz (nF/km)
nF/km
100
100
Kapazitive Kopplung k9 (Paare), max. bei 800 Hz (80 % der Werte) (pF/km)
pF/km
500
500
Kapazitive Kopplung k9 (Paare), max. bei 800 Hz (100 % der Werte) (pF/km)
pF/km
150
150
Kapazitive Kopplung k1 (Vierer), max. bei 800 Hz (pF/km)
pF/km
200
200

Optionen

Zur Anfrage hinzufügen
Doppeladeranzahl x Leiterdurchmesser
Außendurchmesser ca. (mm)
Gesamtgewicht ca. (kg/km)
Standardlängen/Aufmachung (m)
2 x 2 x 0.6
6.5
45
100 R, 500 Sp, 1000 Sp
3 x 2 x 0.6
6.3
49
500 Sp
5 x 2 x 0.6
7.3
67
100 R, 500 Sp, 1000 Sp
6 x 2 x 0.6
7.6
75
100 R, 500 Sp, 1000 Sp
10 x 2 x 0.6
9.5
112
100 R, 500 Sp, 1000 Sp
12 x 2 x 0.6
9.7
126
100 R, 500 Sp, 1000 Sp
15 x 2 x 0.6
10.4
149
100 R, 500 Sp, 1000 Sp
20 x 2 x 0.6
11.2
186
500 T, 1000 T
25 x 2 x 0.6
13.3
241
500 T, 1000 T
30 x 2 x 0.6
14.0
278
500 T, 1000 T
40 x 2 x 0.6
15.0
349
500 T, 1000 T
50 x 2 x 0.6
16.9
427
500 T, 1000 T
60 x 2 x 0.6
19.3
567
500 T, 1000 T
80 x 2 x 0.6
21.3
715
500 T, 1000 T
100 x 2 x 0.6
24.2
967
500 T, 1000 T
2 x 2 x 0.8
7.5
60
100 R, 500 Sp, 1000 Sp
2 x 2 x 0.8
6.3
53
100 R, 500 Sp, 1000 Sp
3 x 2 x 0.8
8.0
74
100 R, 500 Sp, 1000 Sp
5 x 2 x 0.8
8.9
102
100 R, 500 Sp, 1000 Sp
6 x 2 x 0.8
9.3
116
100 R, 500 Sp, 1000 Sp
10 x 2 x 0.8
11.9
178
100 R, 500 Sp, 1000 Sp
15 x 2 x 0.8
13.5
256
100 R, 500 Sp, 1000 Sp
20 x 2 x 0.8
14.6
321
500 T, 1000 T
30 x 2 x 0.8
18.2
477
500 T, 1000 T
40 x 2 x 0.8
19.5
604
500 T, 1000 T
50 x 2 x 0.8
22.8
747
500 T, 1000 T
100 x 2 x 0.8
34.9
1653
500 T, 1000 T

Technische Änderungen vorbehalten.

Alle Angaben sind daher ohne Gewähr.
