J-Y(St)Y...Lg

Download PDF

Zur Anfrage hinzufügen

Download PDF

Zur Anfrage

Installationskabel, geschirmt

Telekommunikationskabel

Installationskabel zur Anwendung in Fernmeldeanlagen sowie artverwandten Anlagen. Vorzugsweise für die Innenraumverlegung, aber auch zur festen Verlegung an Außenwänden von Gebäuden. Nicht jedoch für Starkstrominstallationen und die Erdverlegung geeignet.

Design

Dieses Produkt besteht aus:

  • 1
    Kupferleiter, rund eindrähtig (RE)
  • 2
    Aderisolation (PVC), Adern paarverseilt, Paare in Lagen verseilt
  • 3
    Gemeinsame Aderumhüllung (Kunststofffolie)
  • 4
    Schirm (kunststoffkaschierte Aluminiumfolie mit Beidraht)
  • 5
    Mantel (PVC grau RAL 7001)

Technische Daten

Norm: DIN VDE 0815
Prüfzeichen: VDE Deutschland
Prüfspannung:
  • 800 V (Ader/Ader) / 50 Hz
  • 800 V (Ader/Schirm) / 50 Hz
Nennspannung:
  • max. 300 Vss
  • (Ø 0,8 mm kurzzeitig - max. 600 V GS)
Biegeradius am Leiter (min.): 7,5 x Ø des Kabels
Brandeigenschaften: EN 60332-1-2: selbstverlöschend
Aderkennzeichnung: DIN VDE 0815
Temperaturbereich:
  • Verlegungstemperatur: min. -5°C
  • Festeinbau: -30°C bis zu 70°C
  • Flexibler Einsatz: -5°C bis zu 50°C

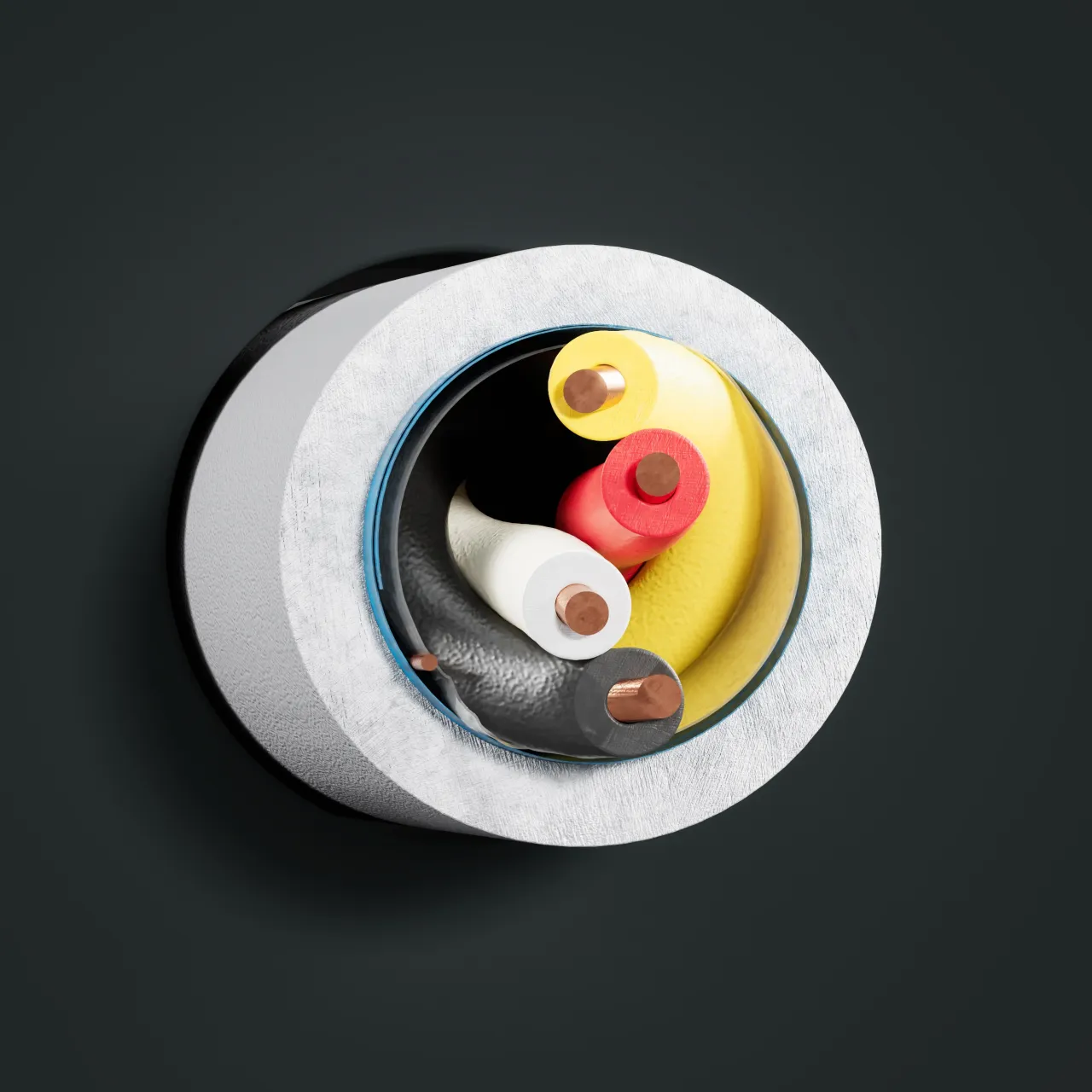

Kabelbild - J-Y(St)Y...Lg
+
-

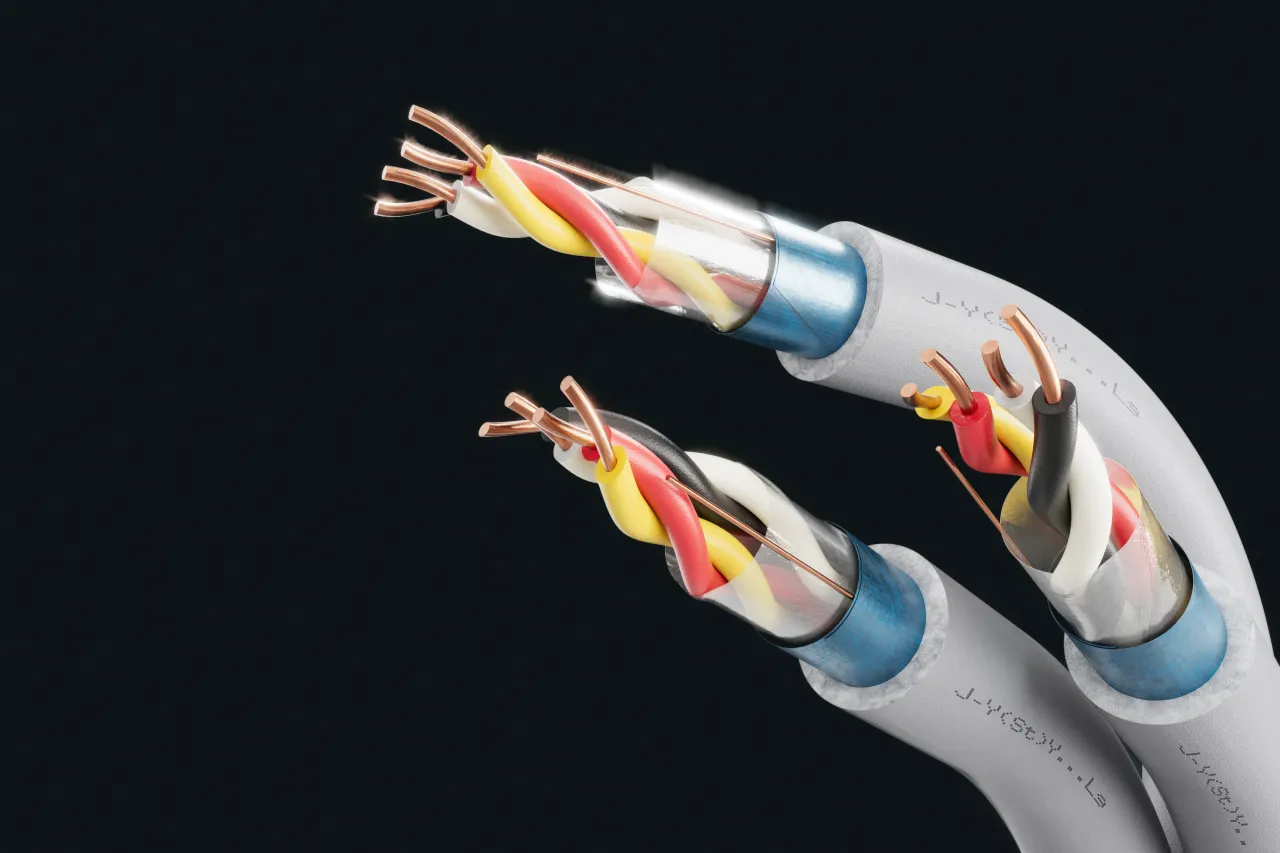

Kabelbild - J-Y(St)Y...Lg
+
-

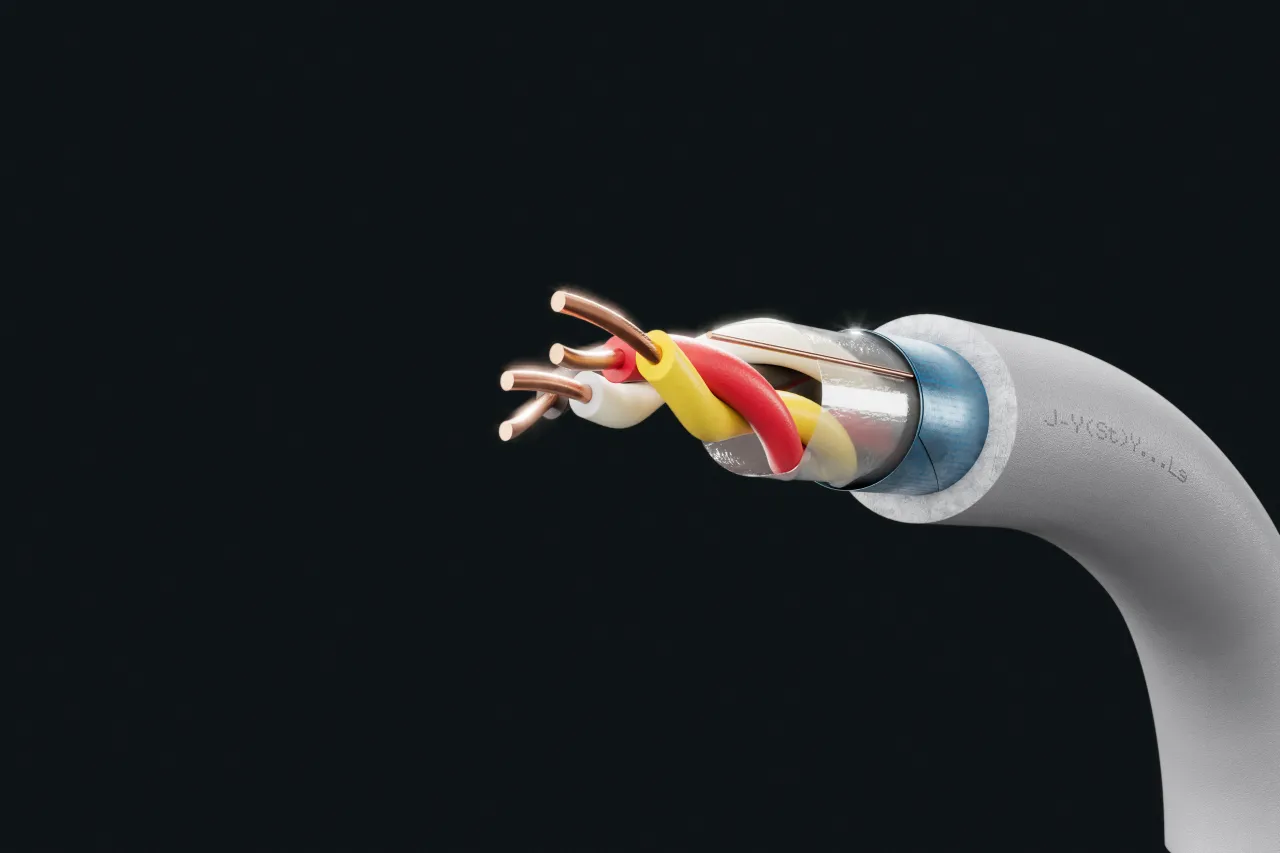

Kabelbild - J-Y(St)Y...Lg
+
-

Kontaktieren Sie uns

Haben Sie Interesse an diesem Produkt?

Dogan Özcan, MSc

Produktmanager

+43 (0) 1 70170-154
[email protected]

Elektrizität

Zur Anfrage hinzufügen
Parameter
Einheit
Werte
Durchmesser des Leiters (mm)
mm
0.6
0.8
Schleifenwiderstand max (Ω/km)
Ω/km
130
73.2
Isolationswiderstand, min. bei 20 °C (MΩ/km)
MΩ/km
100
100
Gegenseitige Kapazität (ca. Wert), bei 800 Hz (nF/km)
nF/km
120
120
Betriebskapazität, max. (nF/km)
nF/km
100
100
Kapazitive Kopplung, max k (pF/500m)
pF/500m
300
300
Kapazitive Kopplung k1 (Vierer), max. bei 800 Hz (pF/km)
pF/km
500
500

Optionen

Zur Anfrage hinzufügen
Doppeladeranzahl x Leiterdurchmesser
Außendurchmesser ca. (mm)
Gesamtgewicht ca. (kg/km)
Standardlängen/Aufmachung (m)
2 x 2 x 0.6
5.5
40
100 R, 500 SP, 1000 SP
3 x 2 x 0.6
6.3
50
100 R, 500 SP, 1000 SP
4 x 2 x 0.6
6.8
60
100 R, 500 SP, 1000 SP
5 x 2 x 0.6
7.2
70
100 R, 500 SP, 1000 SP
6 x 2 x 0.6
7.5
80
500 SP, 1000 SP
10 x 2 x 0.6
9.0
110
500 SP, 1000 SP
12 x 2 x 0.6
9.5
130
500 SP, 1000 SP
16 x 2 x 0.6
10.5
160
500 SP, 1000 SP
20 x 2 x 0.6
11.0
190
500 D, 1000 D
30 x 2 x 0.6
13.4
285
500 D, 1000 D
40 x 2 x 0.6
17.5
383
500 D, 1000 D
50 x 2 x 0.6
16.0
390
500 D, 1000 D
60 x 2 x 0.6
21.9
574
500 D, 1000 D
100 x 2 x 0.6
21.0
780
500 D, 1000 D
1 x 2 x 0.8
6.0
40
100 R, 500 SP, 1000 SP
2 x 2 x 0.8
7.0
60
100 R, 500 SP, 1000 SP
3 x 2 x 0.8
8.5
80
100 R, 500 SP, 1000 SP
4 x 2 x 0.8
9.0
100
100 R, 500 SP, 1000 SP
5 x 2 x 0.8
9.5
120
100 R, 500 SP, 1000 SP
6 x 2 x 0.8
10.5
140
100 R, 500 SP, 1000 SP
10 x 2 x 0.8
13.0
220
100 R, 500 SP, 1000 SP
12 x 2 x 0.8
14.0
250
100 R, 500 SP, 1000 SP
16 x 2 x 0.8
15.5
320
500 D, 1000 D
20 x 2 x 0.8
16.5
380
500 D, 1000 D
30 x 2 x 0.8
18.3
570
500 D, 1000 D
40 x 2 x 0.8
24.0
751
500 D, 1000 D
50 x 2 x 0.8
23.0
800
500 D, 1000 D
60 x 2 x 0.8
30.0
1105
500 D, 1000 D
100 x 2 x 0.8
32.0
1600
500 D, 1000 D

Technische Änderungen vorbehalten.

Alle Angaben sind daher ohne Gewähr.
