XLPE/PE Mittelspannungserdkabel, längswasserdicht

Copper - VDE

Zur festen Verlegung für hohe Anforderungen im Erdbereich bei äußerer Einwirkung von Feuchtigkeit, im Freien und in Kabelkanälen für Industrie- und Verteilernetze gemäß den jeweils gültigen Errichtungsvorschriften bei starker mechanischer Beanspruchung bei Verlegung und Betrieb.

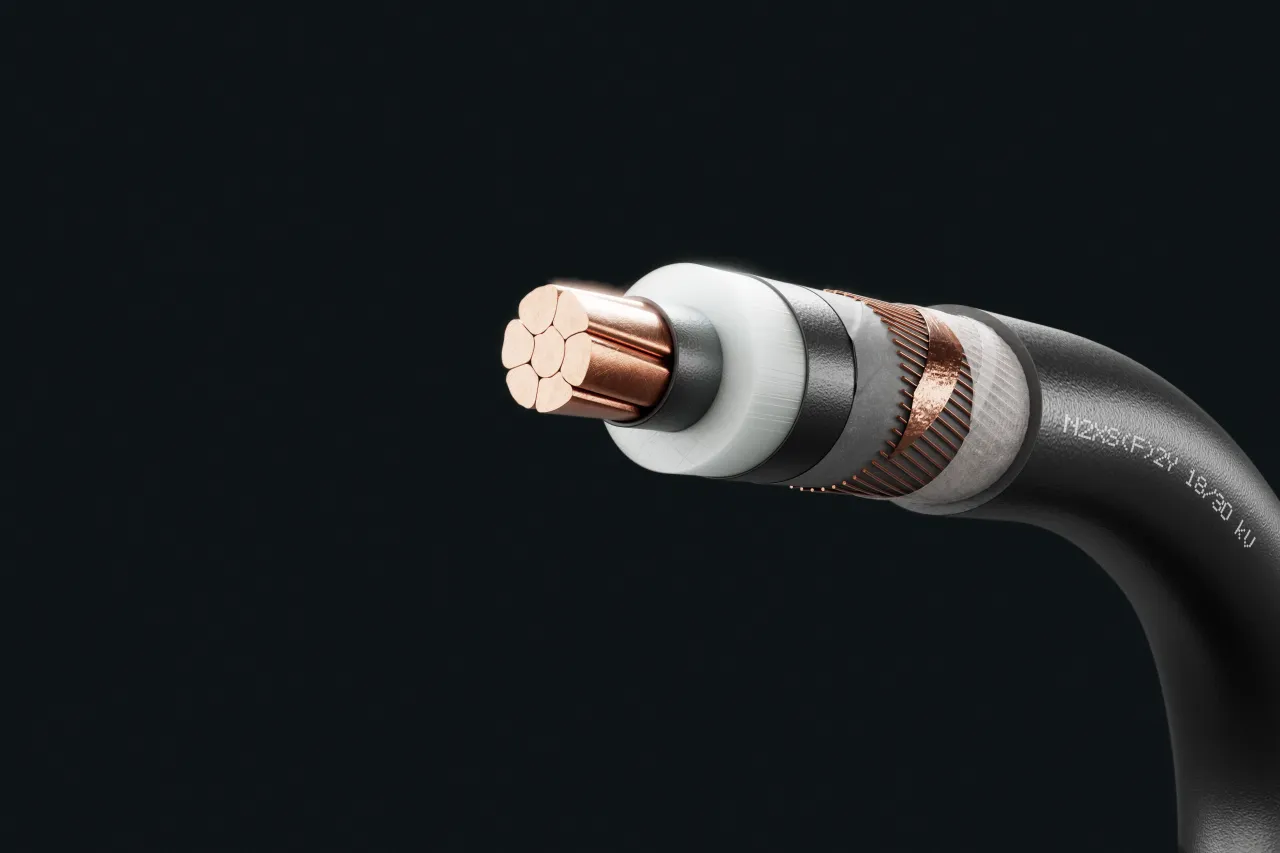

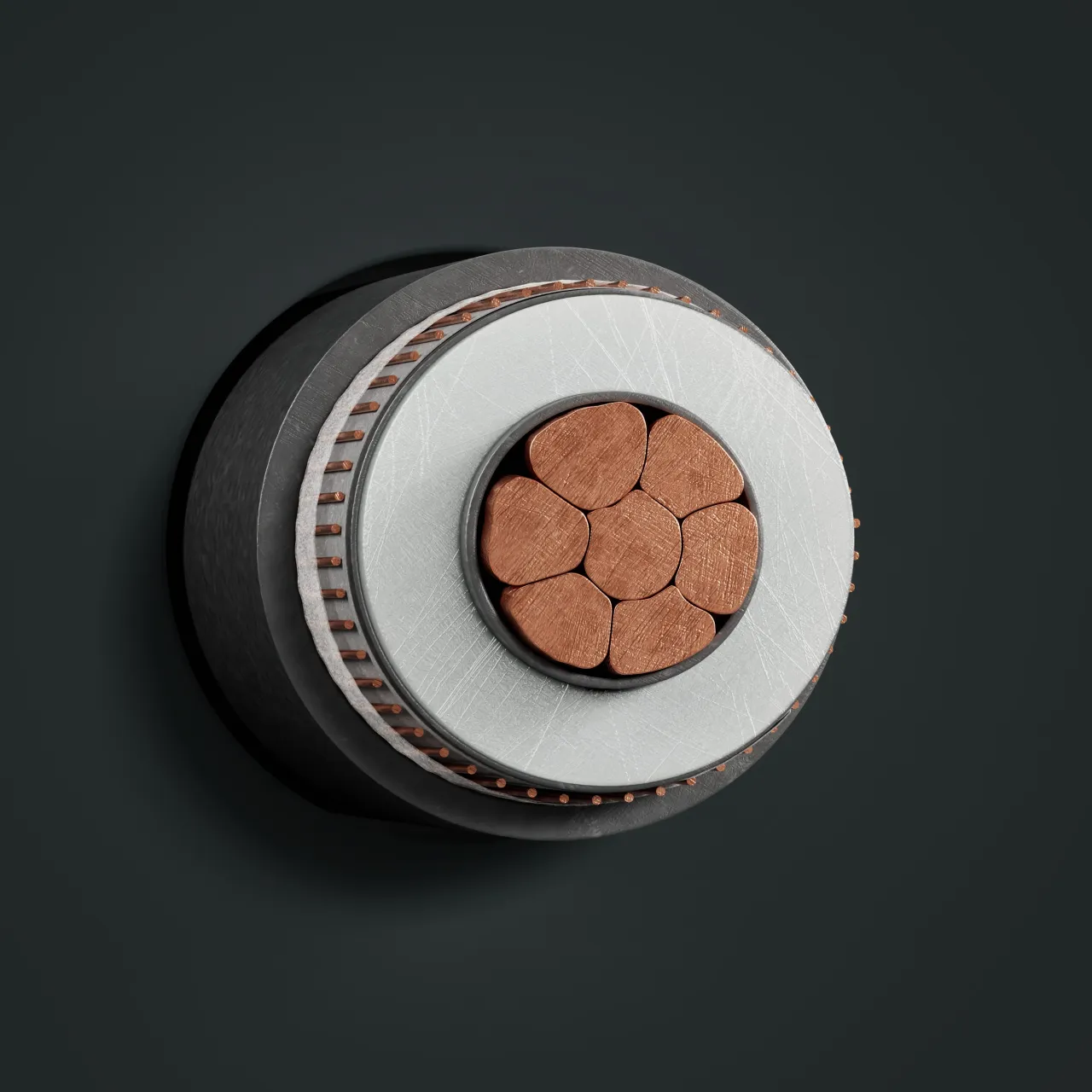

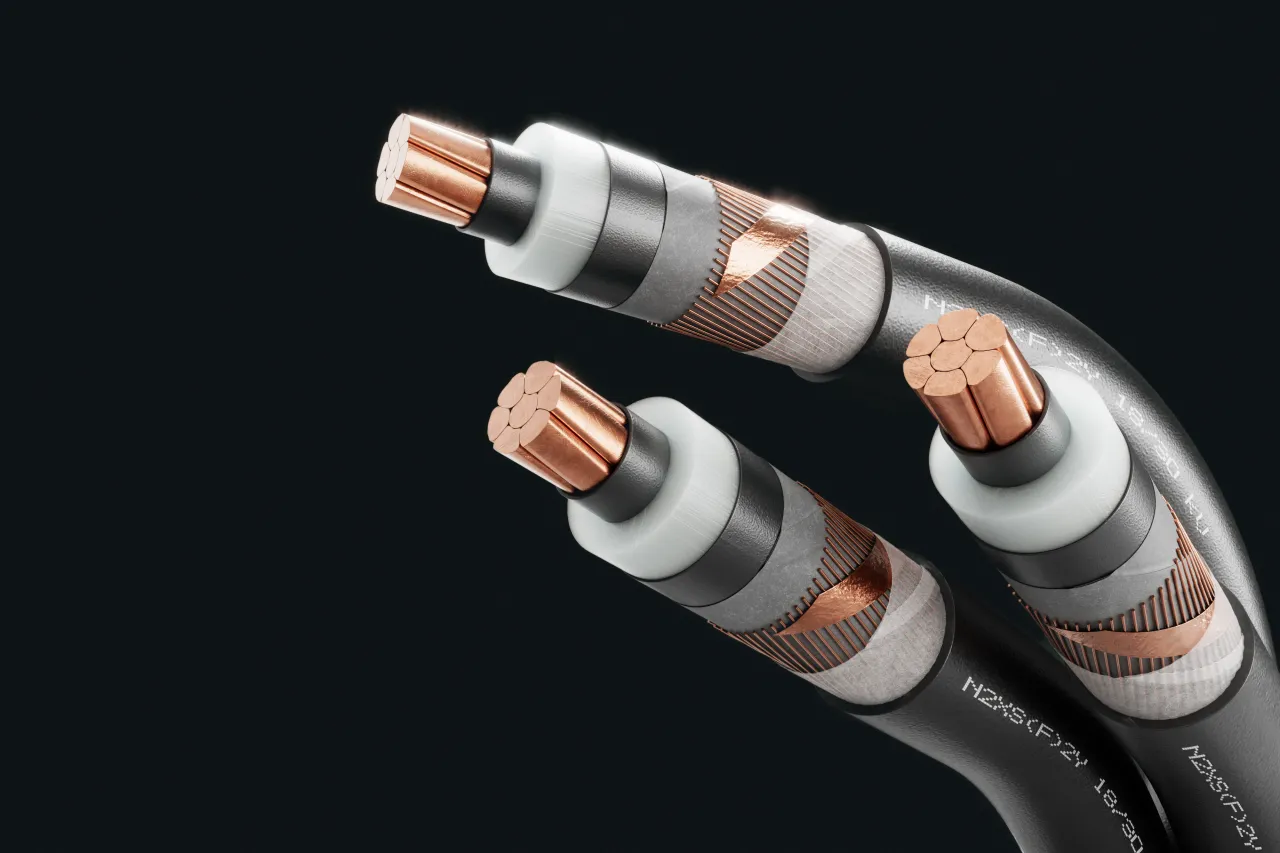

Design

Dieses Produkt besteht aus:

1
Kupferleiter, rund mehrdrähtig verdichtet (RM)
2
Innere Leitschicht (leitfähiges XLPE)
3
Aderisolation (XLPE)
4
Äußere Leitschicht (leitfähiges XLPE) und eine Bebänderung mit einem leitfähigen Band
5
Schirm (blanke Kupferdrähte und Querleitwendel)
6
Quellvlies über der Schirmung
7
Mantel (HDPE schwarz, UV-beständig, mind. Härte 55 ShD)

Technische Daten

Norm: DIN VDE 0276-620

Prüfzeichen: VDE Germany

Prüfspannung: 48 kV / 50 Hz

Nennspannung: 18/30 kV (Uo/U)

Biegeradius am Leiter (min.): 15 x Ø des Kabels

Temperaturbereich:

Verlegungstemperatur: min. -20°C
Betriebstemperatur: -20°C bis zu 80°C
Leitertemperatur: max. 90°C
Kurzschlusstemperatur: max. 250°C

Kontaktieren Sie uns

Are you interested in this product?

Dogan Özcan

Produktmanager

+43 (0) 1 70170-154

[email protected]

Zur Anfrage hinzufügen

Aderanzahl x Nennquerschnitt / Schirmquerschnitt (mm²)

Betriebskapazität (nF/km)

Max. Leiterwiderstand (Ω/km)

Strombelastbarkeit Erde (A)

Strombelastbarkeit Luft (A)

Außendurchmesser ca. (mm)

Gesamtgewicht ca. (kg/km)

Standardlängen/Aufmachung (m)

1 x 50 RM / 16

0.14

0.387

225

241

36.0

1520

500 T, 1000 T

1 x 70 RM / 16

0.15

0.268

274

299

38.0

1790

500 T, 1000 T

1 x 95 RM / 16

0.17

0.193

327

363

40.0

2070

500 T, 1000 T

1 x 120 RM / 16

0.18

0.153

371

418

41.0

2360

500 T, 1000 T

1 x 150 RM / 25

0.19

0.124

414

472

42.0

2760

500 T, 1000 T

1 x 185 RM / 25

0.21

0.099

466

539

44.0

3170

500 T, 1000 T

1 x 240 RM / 25

0.23

0.754

539

635

47.0

3860

500 T, 1000 T

1 x 300 RM / 25

0.25

0.601

606

725

49.0

4490

500 T, 1000 T

1 x 400 RM / 35

0.27

0.047

680

831

52.0

5580

500 T, 1000 T

1 x 500 RM / 35

0.3

0.037

765

953

55.0

6600

500 T, 1000 T

1 x 630 RM / 35

0.33

0.028

841

1094

58.0

7850

500 T, 1000 T

1 x 800 RM / 35

0.36

0.022

990

1238

62.0

9350

500 T, 1000 T
