N2XS(F)2Y 6/10 kV

Download PDF

Zur Anfrage hinzufügen

Download PDF

Zur Anfrage

XLPE/PE Mittelspannungserdkabel, längswasserdicht

Copper - VDE

Zur festen Verlegung für hohe Anforderungen im Erdbereich bei äußerer Einwirkung von Feuchtigkeit, im Freien und in Kabelkanälen für Industrie- und Verteilernetze gemäß den jeweils gültigen Errichtungsvorschriften bei starker mechanischer Beanspruchung bei Verlegung und Betrieb.

Design

Dieses Produkt besteht aus:

  • 1
    Kupferleiter, rund mehrdrähtig verdichtet (RM)
  • 2
    Innere Leitschicht (leitfähiges XLPE)
  • 3
    Aderisolation (XLPE)
  • 4
    Äußere Leitschicht (leitfähiges XLPE) und eine Bebänderung mit einem leitfähigen Band
  • 5
    Schirm (blanke Kupferdrähte und Querleitwendel)
  • 6
    Quellvlies unter und über der Schirmung
  • 7
    Mantel (HDPE schwarz, UV-beständig, mind. Härte 55 ShD)

Technische Daten

Norm: DIN VDE 0276-620
Prüfzeichen: VDE Deutschland
Prüfspannung: 18 kV / 50 Hz
Nennspannung:
  • 6/10 kV (Uo/U)
Biegeradius am Leiter (min.): 15 x Ø des Kabels
Brandeigenschaften: CPR-Klassifizierung: Fca
Temperaturbereich:
  • Verlegungstemperatur: min. -20°C
  • Betriebstemperatur: -20°C bis zu 80°C
  • Leitertemperatur: max. 90°C
  • Kurzschlusstemperatur: max. 250°C

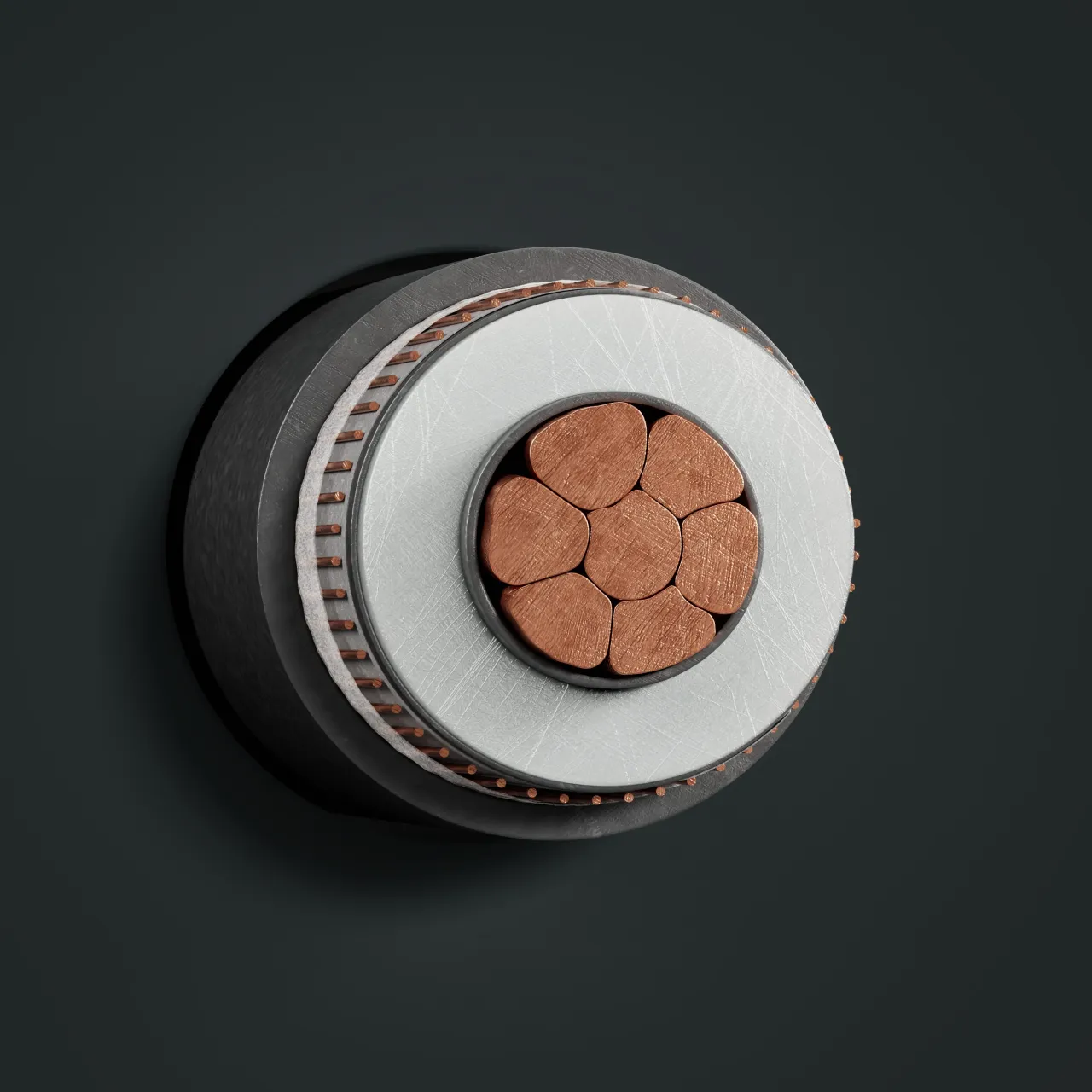

Kabelbild - N2XS(F)2Y 6/10 kV
+
-

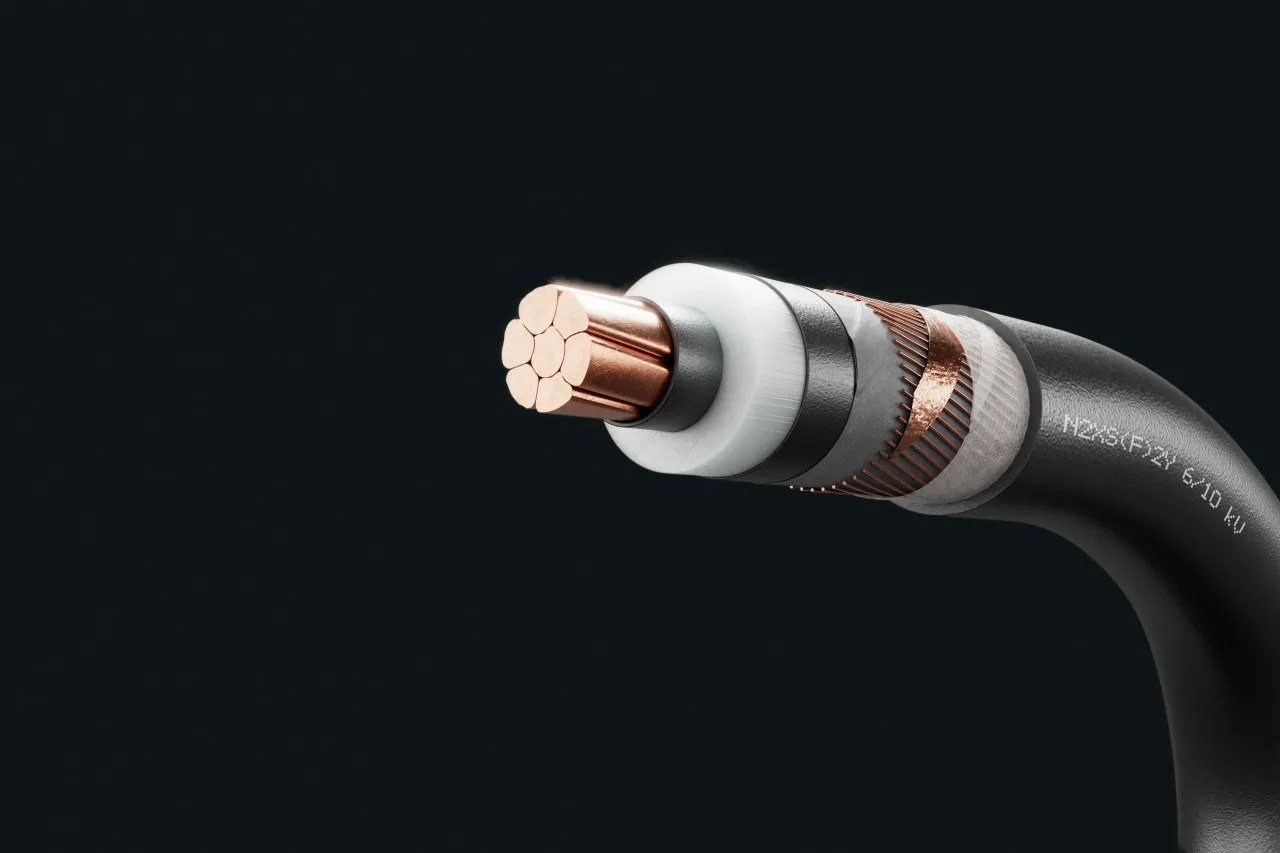

Kabelbild - N2XS(F)2Y 6/10 kV
+
-

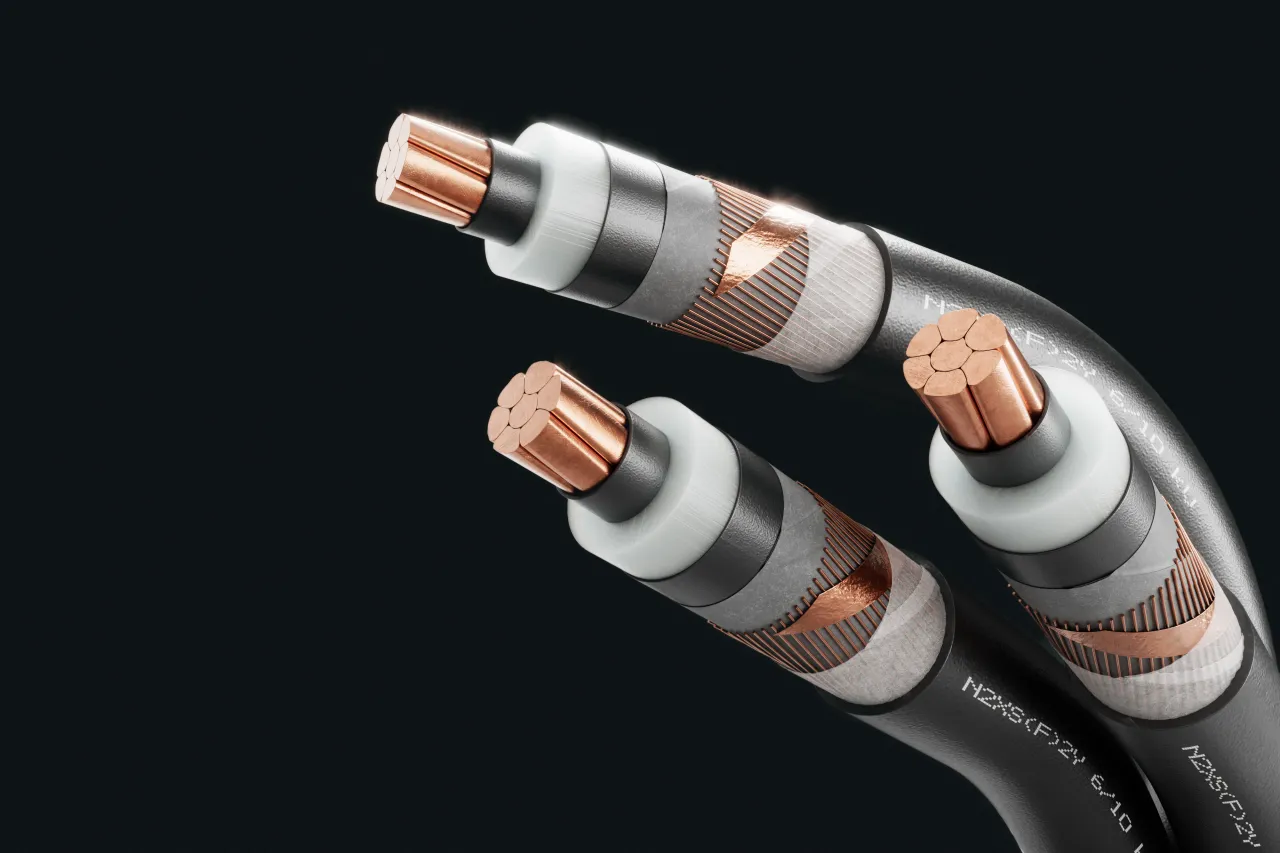

Kabelbild - N2XS(F)2Y 6/10 kV
+
-

Kontaktieren Sie uns

Are you interested in this product?

Dogan Özcan

Produktmanager

+43 (0) 1 70170-154
[email protected]

Optionen

Zur Anfrage hinzufügen
Aderanzahl x Nennquerschnitt / Schirmquerschnitt (mm²)
Betriebskapazität (nF/km)
Max. Leiterwiderstand (Ω/km)
Strombelastbarkeit Erde (A)
Strombelastbarkeit Luft (A)
Außendurchmesser ca. (mm)
Gesamtgewicht ca. (kg/km)
Standardlängen/Aufmachung (m)
1 x 35 RM / 16
0.24
0.524
187
197
26.0
915
500 T, 1000 T
1 x 50 RM / 16
0.26
0.387
220
236
27.0
1120
500 T, 1000 T
1 x 70 RM / 16
0.3
0.268
268
294
28.0
1330
500 T, 1000 T
1 x 95 RM / 16
0.31
0.193
320
358
30.0
1620
500 T, 1000 T
1 x 120 RM / 16
0.34
0.153
363
413
32.0
1870
500 T, 1000 T
1 x 150 RM / 25
0.39
0.124
405
468
33.0
2260
500 T, 1000 T
1 x 185 RM / 25
0.42
0.099
456
535
35.0
2630
500 T, 1000 T
1 x 240 RM / 25
0.47
0.075
526
631
38.0
3220
500 T, 1000 T
1 x 300 RM / 25
0.51
0.060
591
722
40.0
3810
500 T, 1000 T
1 x 400 RM / 35
0.57
0.047
662
827
43.0
4850
500 T, 1000 T
1 x 500 RM / 35
0.63
0.037
744
949
46.0
5800
500 T, 1000 T

Technische Änderungen vorbehalten.

Alle Angaben sind daher ohne Gewähr.
