NA2XS2Y 18/30 kV

Download PDF

Zur Anfrage hinzufügen

Download PDF

Zur Anfrage

XLPE/PE Mittelspannungserdkabel, Aluminium

ENERGIEKABEL 10 - 30 kV

Zur festen Verlegung für hohe Anforderungen im Erdbereich bei äußerer Einwirkung von Feuchtigkeit, im Freien und in Kabelkanälen für Industrie- und Verteilernetze gemäß den jeweils gültigen Errichtungsvorschriften bei starker mechanischer Beanspruchung bei Verlegung und Betrieb.

Design

Dieses Produkt besteht aus:

  • 1
    Aluminiumleiter, rund mehrdrähtig verdichtet (RM)
  • 2
    Äußere Leitschicht (leitfähiges XLPE)
  • 3
    Aderisolation (XLPE)
  • 4
    Äußere Leitschicht (leitfähiges XLPE) und eine Bebänderung mit einem leitfähigen Band
  • 5
    Schirm (blanke Kupferdrähte und Querleitwendel)
  • 6
    Mantel (HDPE schwarz, UV-beständig, mind. Härte 55 ShD)

Technische Daten

Norm: DIN VDE 0276-620
Prüfzeichen: VDE Deutschland
Prüfspannung: 48 kV / 50 Hz
Nennspannung: 18/30 kV (Uo/U)
Biegeradius am Leiter (min.): 15 x Ø des Kabels
Temperaturbereich:
  • Verlegungstemperatur: min. -20°C
  • Betriebstemperatur: -50°C bis zu 90°C
  • Leitertemperatur: max. 90°C
  • Kurzschlusstemperatur: max. 250°C

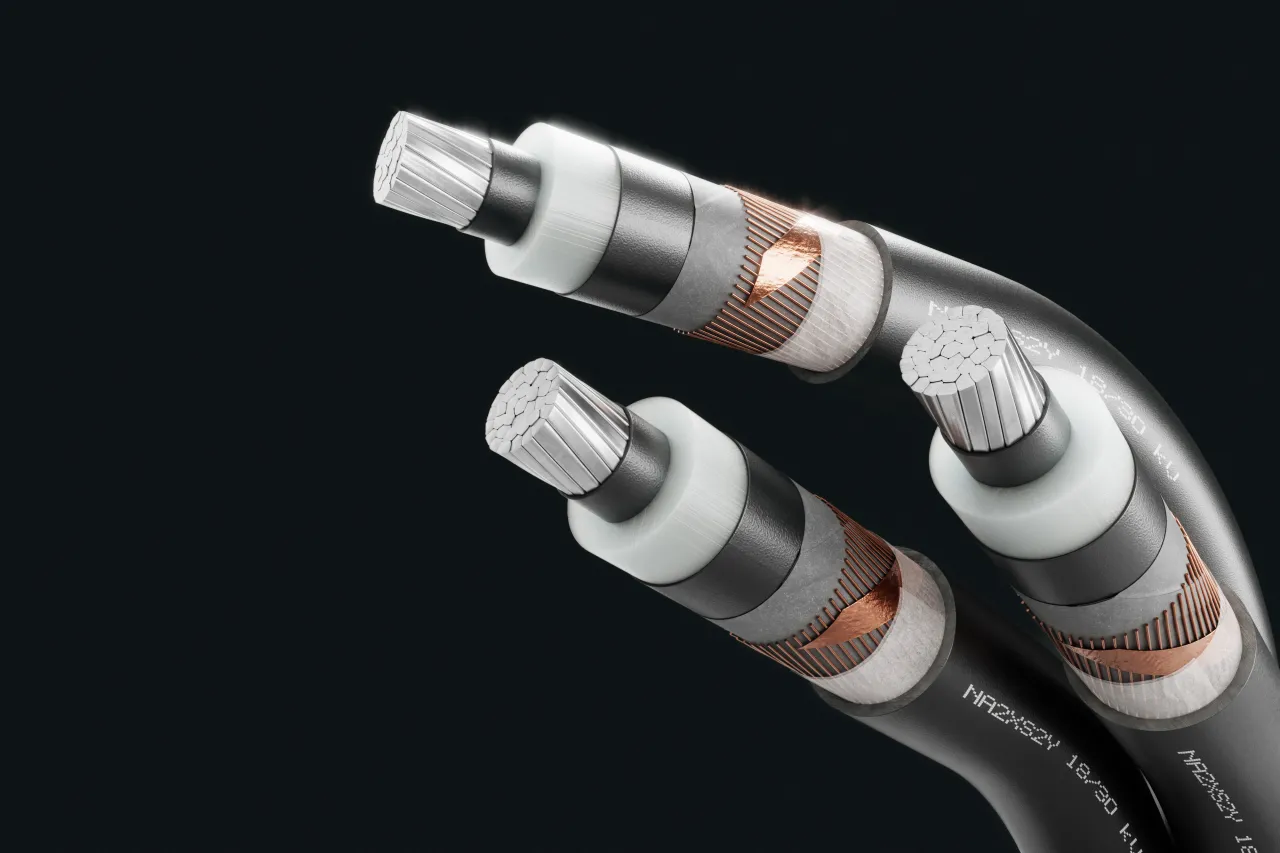

Kabelbild - NA2XS2Y 18/30 kV
+
-

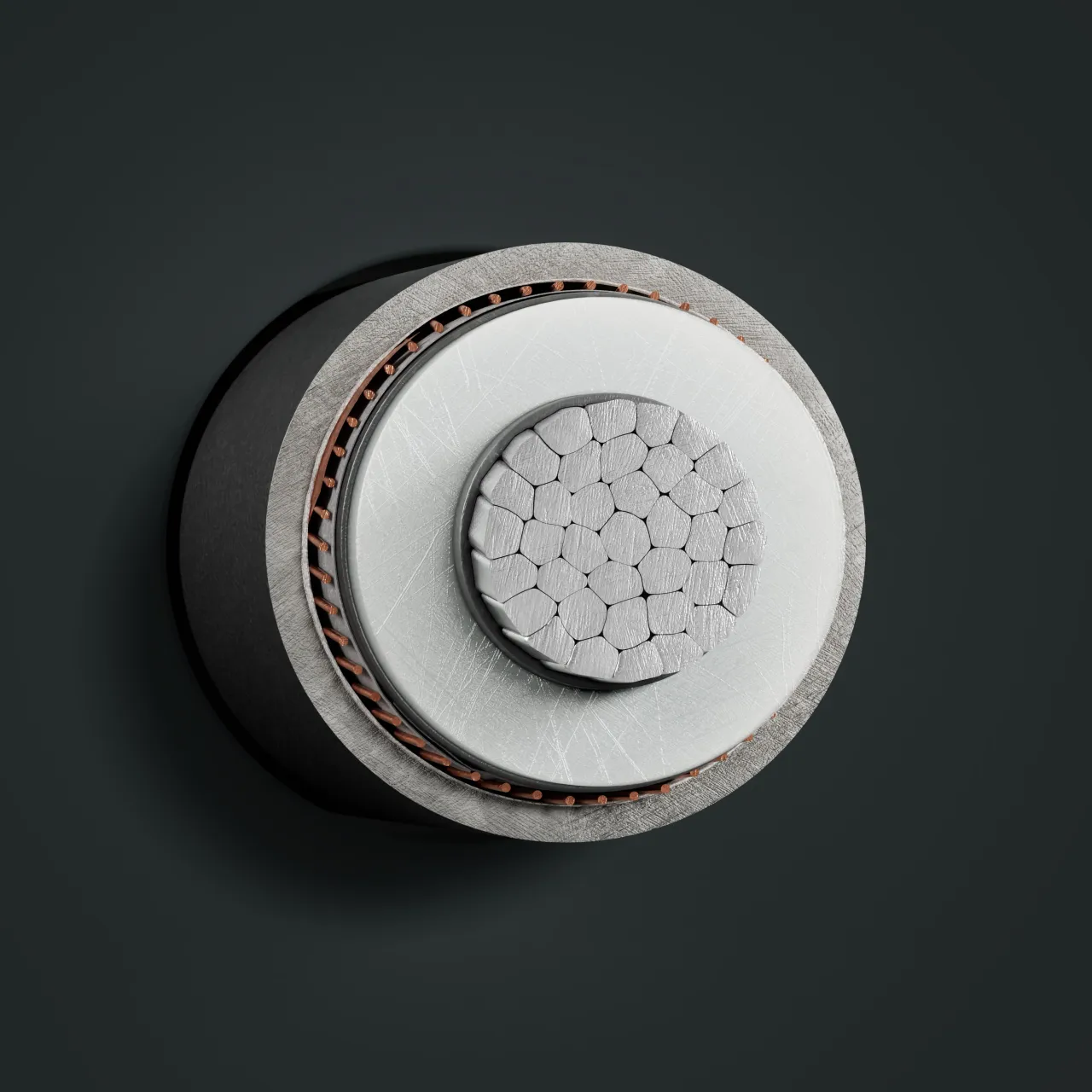

Kabelbild - NA2XS2Y 18/30 kV
+
-

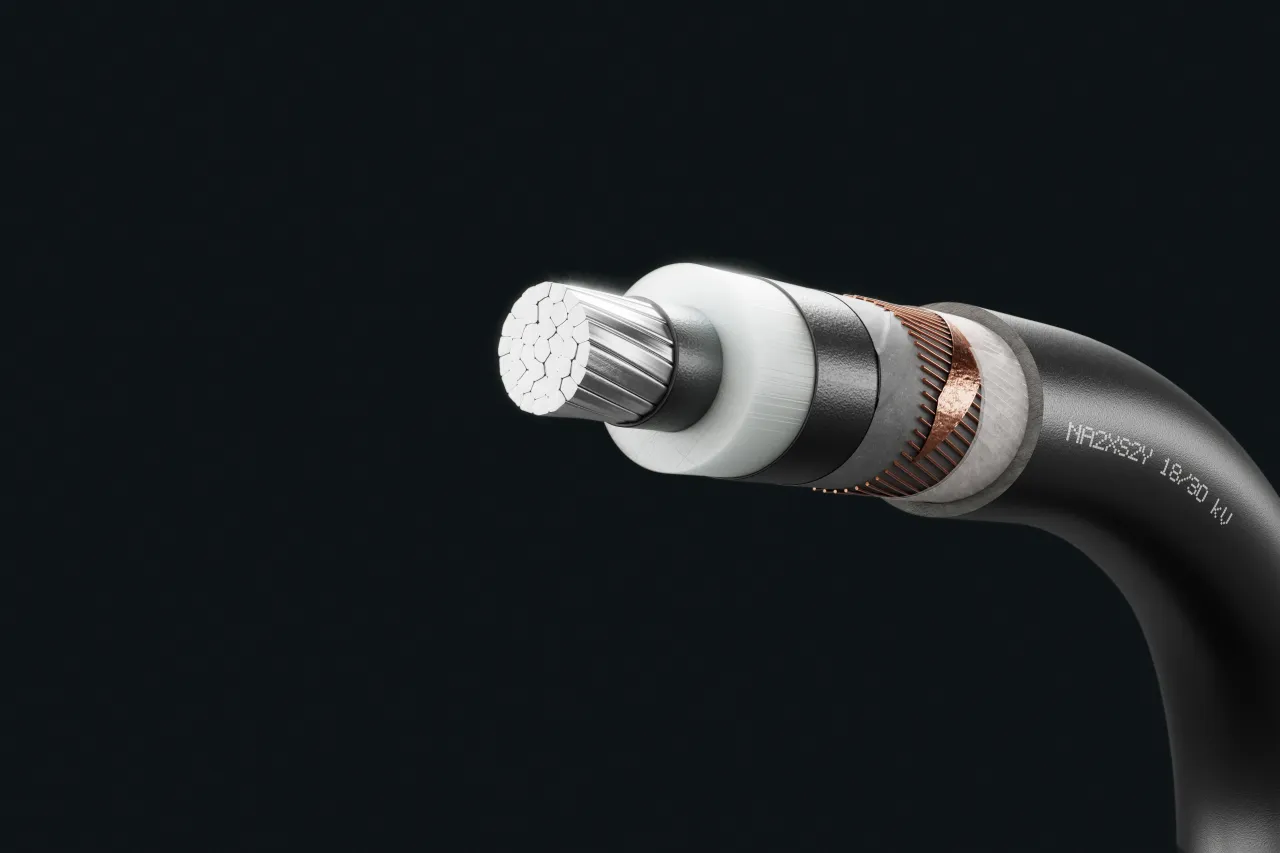

Kabelbild - NA2XS2Y 18/30 kV
+
-

Kontaktieren Sie uns

Haben Sie Interesse an diesem Produkt?

Dogan Özcan, MSc

Produktmanager

+43 (0) 1 70170-154
[email protected]

Optionen

Zur Anfrage hinzufügen
Aderanzahl x Nennquerschnitt / Schirmquerschnitt (mm²)
Betriebskapazität (nF/km)
Max. Leiterwiderstand (Ω/km)
Strombelastbarkeit Erde (A)
Strombelastbarkeit Luft (A)
Außendurchmesser ca. (mm)
Gesamtgewicht ca. (kg/km)
Standardlängen/Aufmachung (m)
1 x 50 RM / 16
0.14
0.641
174
187
34.1
990
500 T, 1000 T
1 x 70 RM / 16
0.15
0.443
213
232
35.4
1090
500 T, 1000 T
1 x 95 RM / 16
0.17
0.32
254
282
36.7
1220
500 T, 1000 T
1 x 120 RM / 16
0.18
0.253
289
325
37.9
1330
500 T, 1000 T
1 x 150 RM / 25
0.19
0.206
322
367
39.6
1460
500 T, 1000 T
1 x 185 RM / 25
0.21
0.164
364
421
41.2
1610
500 T, 1000 T
1 x 240 RM / 25
0.23
0.125
422
496
43.8
1920
500 T, 1000 T
1 x 300 RM / 25
0.25
0.1
476
568
45.9
2140
500 T, 1000 T
1 x 400 RM / 35
0.27
0.078
541
659
48.8
2570
500 T, 1000 T

Technische Änderungen vorbehalten.

Alle Angaben sind daher ohne Gewähr.
