NHXMH

Download PDF

Zur Anfrage hinzufügen

Download PDF

Zur Anfrage

XLPE/FRNC Mantelleitung

HALOGENFREIE ENERGIELEITUNGEN

Als Installationsleitung zur festen Verlegung über, auf, im und unter Putz, in trockenen, feuchten und nassen Räumen, sowie im Mauerwerk. Nicht geeignet für die Verlegung im Beton oder im Freien. Aufgrund der Halogenfreiheit und dem verbesserten Brandverhalten kommen diese Leitungen dort zum Einsatz, wo im Brandfall die negativen Auswirkungen auf Menschenkonzentrationen und hohe Sachwerte auf ein Minimum gesenkt werden müssen.

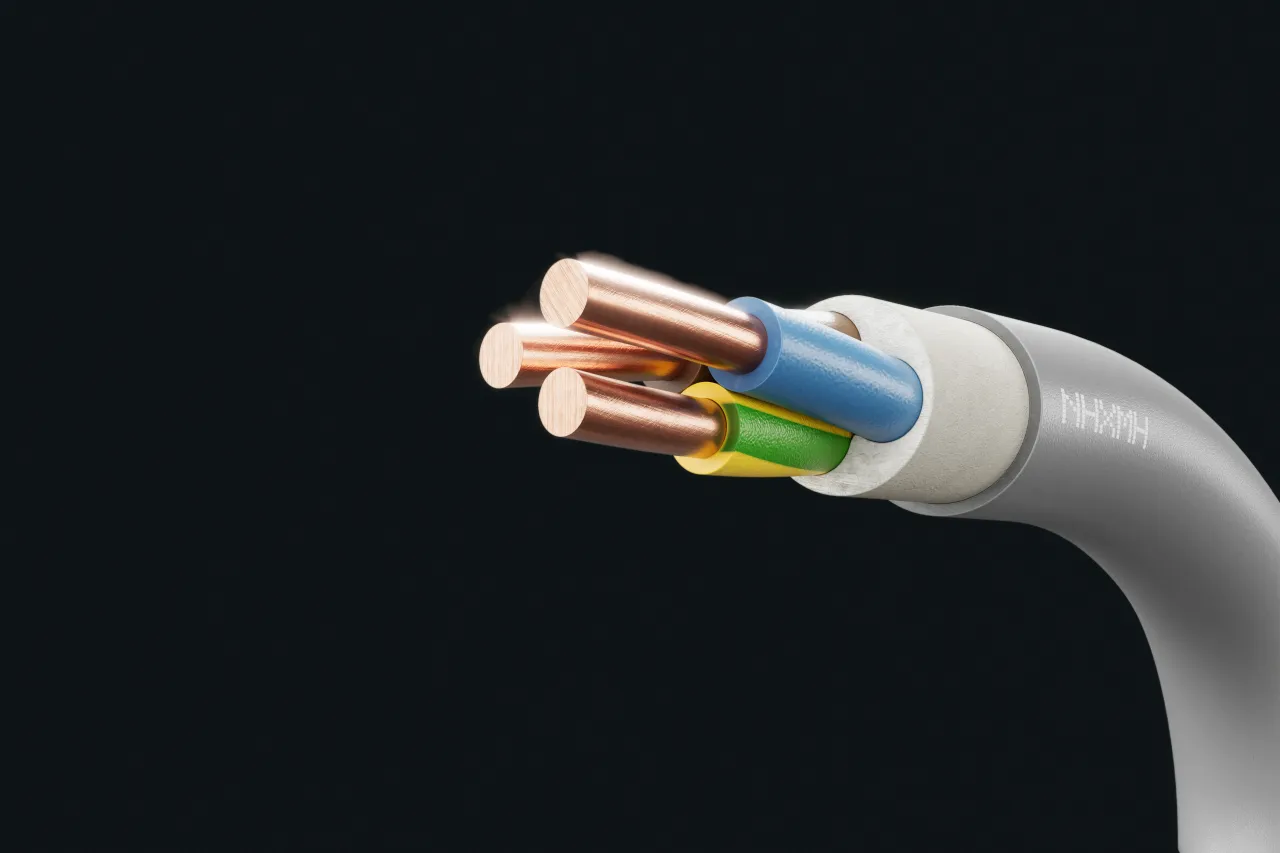

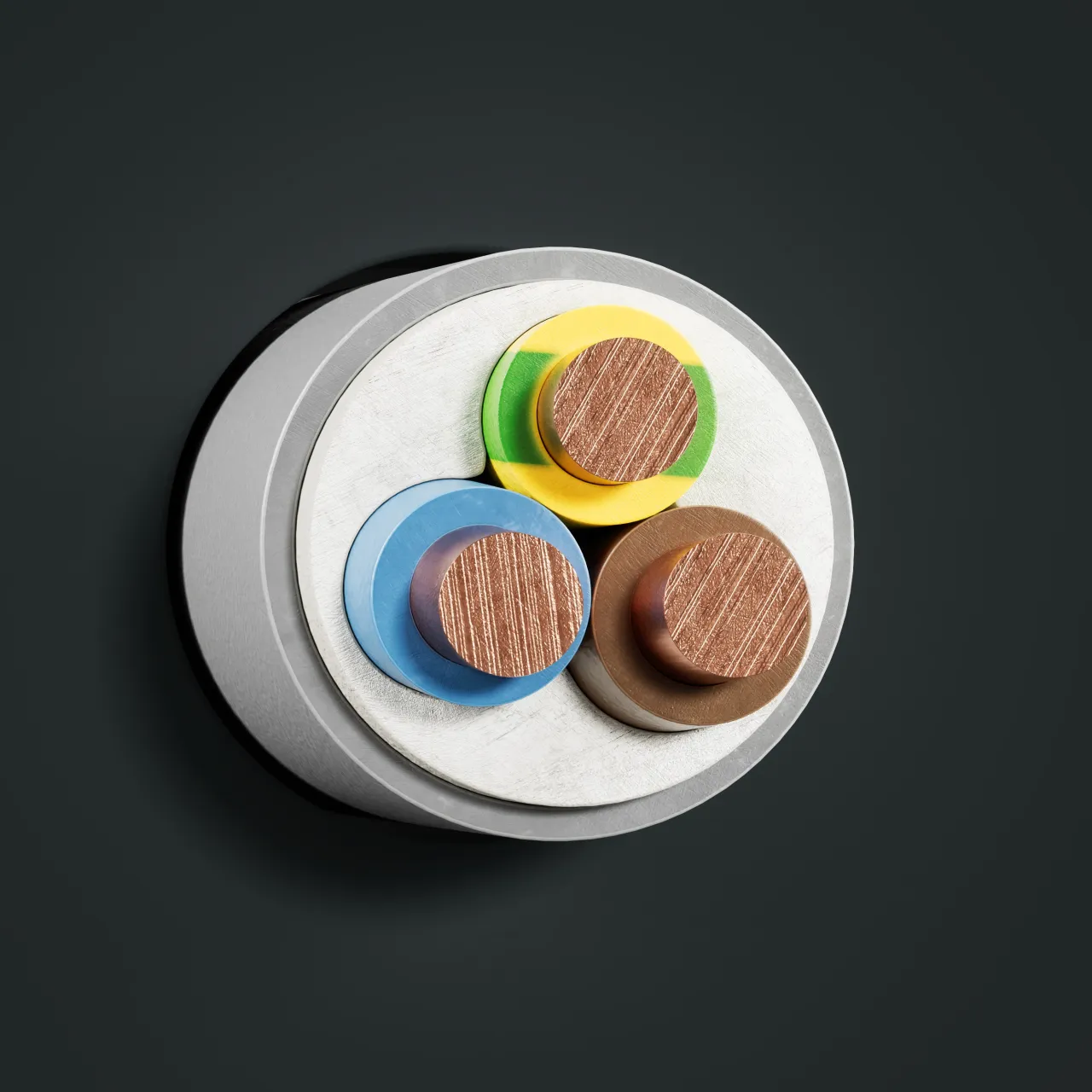

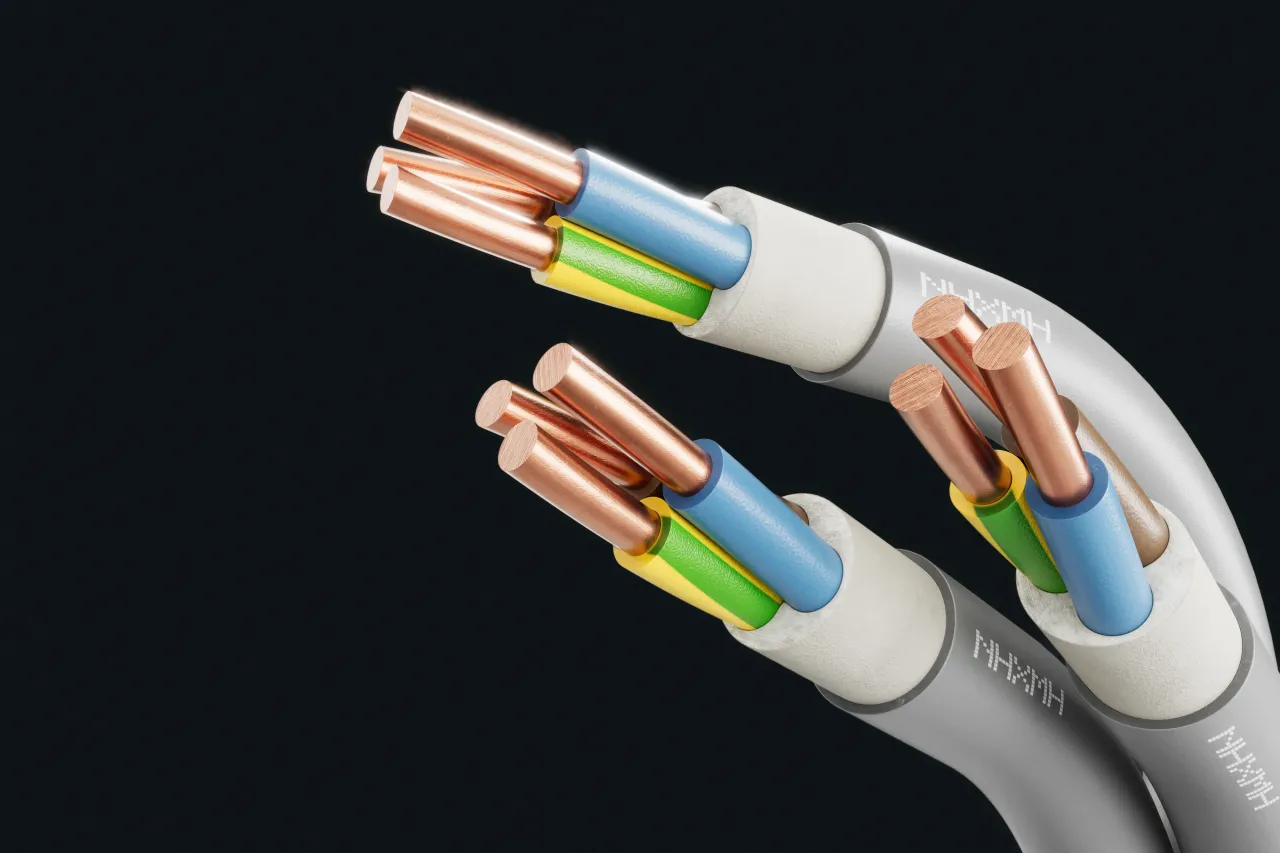

Design

Dieses Produkt besteht aus:

1
Kupferleiter, rund eindrähtig (RE) bzw. rund mehrdrähtig (RM)
2
Aderisolation (XLPE)
3
Gemeinsame Aderumhüllung (halogenfreie Polymermischung)
4
Mantel (halogenfreie Polymermischung grau RAL 7035)

Technische Daten

Norm: DIN VDE 0250-214

Prüfzeichen: VDE Deutschland

Prüfspannung:

2 kV / 50 Hz

Nennspannung:

300/500 V (Uo/U)

Biegeradius am Leiter (min.):

4 x Ø der Leitung

Brandeigenschaften:

EN 60332-1-2: selbstverlöschend
EN 60754-1 und 2: halogenfrei, keine
korrosiven Brandgase
EN 60332-3-22 und 24: geringe
Brandfortleitung
EN 61034-2: minimale Rauchentwicklung

Aderkennzeichnung: HD 308 S2

Temperaturbereich:

Verlegungstemperatur: min. -5°C
Leitertemperatur: max. 70°C
Kurzschlusstemperatur: max. 70°C
Festeinbau: -40°C bis zu 70°C
Flexibler Einsatz: 5°C bis zu 70°C

Kontaktieren Sie uns

Haben Sie Interesse an diesem Produkt?

Dogan Özcan, MSc

Produktmanager

+43 (0) 1 70170-154

[email protected]

Zur Anfrage hinzufügen

Aderanzahl x Nennquerschnitt (mm²)

Max. Leiterwiderstand (Ω/km)

Außendurchmesser ca. (mm)

Gesamtgewicht ca. (kg/km)

Standardlängen/Aufmachung (m)

2 x 1.5 RE

12.1

8.0

120

500 T, 1000 T

3 x 1.5 RE

12.1

8.4

133

500 T, 1000 T

3 x 1.5 RE

12.1

8.4

133

500 T, 1000 T

4 x 1.5 RE

12.1

9.0

142

500 T, 1000 T

5 x 1.5 RE

12.1

9.6

183

500 T, 1000 T

7 x 1.5 RE

12.1

10.0

250

500 T, 1000 T

10 x 1.5 RE

12.1

12.9

287

500 T, 1000 T

12 x 1.5 RE

12.1

16.5

320

500 T, 1000 T

3 x 2.5 RE

7.41

9.3

176

500 T, 1000 T

3 x 2.5 RE

7.41

9.3

176

500 T, 1000 T

4 x 2.5 RE

7.41

10.0

188

500 T, 1000 T

5 x 2.5 RE

7.41

10.5

249

500 T, 1000 T

7 x 2.5 RE

7.41

14.0

339

500 T, 1000 T

3 x 4 RE

4.61

10.5

247

500 T, 1000 T

4 x 4 RE

4.61

12.0

279

500 T, 1000 T

5 x 4 RE

4.61

13.0

370

500 T, 1000 T

3 x 6 RE

3.08

12.0

335

500 T, 1000 T

4 x 6 RE

3.08

12.5

371

500 T, 1000 T

5 x 6 RE

3.08

14.5

488

500 T, 1000 T

3 x 10 RE

1.83

14.5

496

500 T, 1000 T

4 x 10 RE

1.83

15.5

569

500 T, 1000 T

5 x 10 RE

1.83

17.0

739

500 T, 1000 T

5 x 10 RM

1.83

17.0

717

500 T, 1000 T

4 x 16 RM

1.15

20.3

946

500 T, 1000 T

5 x 16 RM

1.15

21.0

1086

500 T, 1000 T

4 x 25 RM

0.727

25.1

1439

500 T, 1000 T

5 x 25 RM

0.727

25.5

1597

500 T, 1000 T

4 x 35 RM

0.524

26.5

1731

500 T, 1000 T
