F-2YA2Y

Download PDF

Zur Anfrage hinzufügen

Download PDF

Zur Anfrage

Fernmelde-Erdkabel, geschirmt

Eisenbahnsignalisierungs und Telekommunikationskabel

Erdkabel zur Anwendung in Fernmeldeanlagen sowie artverwandten Anlagen. Geeignet zur Verlegung im Erdbereich, Wasser, Kabelkanälen usw.

Design

Dieses Produkt besteht aus:

  • 1
    Kupferleiter, rund eindrähtig (RE)
  • 2
    Aderisolation (PE), Adern sind zu Sternvierern und diese in Lagen verseilt
  • 3
    Gemeinsame Aderumhüllung (Kunststoffband)
  • 4
    Schirm (kunststoffkaschierte Aluminiumfolie mit Beidraht)
  • 5
    Mantel (PE schwarz, UV-beständig)

Technische Daten

Norm: in Anlehnung an Telekom Austria-Norm X 5019 EN 50556
Prüfspannung:
  • 500V (Ader/Ader) / 50Hz
  • 2kV (Ader/Schirm) / 50Hz
Nennspannung: max. 200 Veff
Biegeradius am Leiter (min.): 10 x Ø des Kabels
Brandeigenschaften: CPR-Klassifizierung: Fca
Aderkennzeichnung: Farbkodierung mit definiertem Zählvierer je Lage (TA Norm)
Temperaturbereich:
  • Verlegungstemperatur: min. -20°C
  • Leitertemperatur: max. 80°C

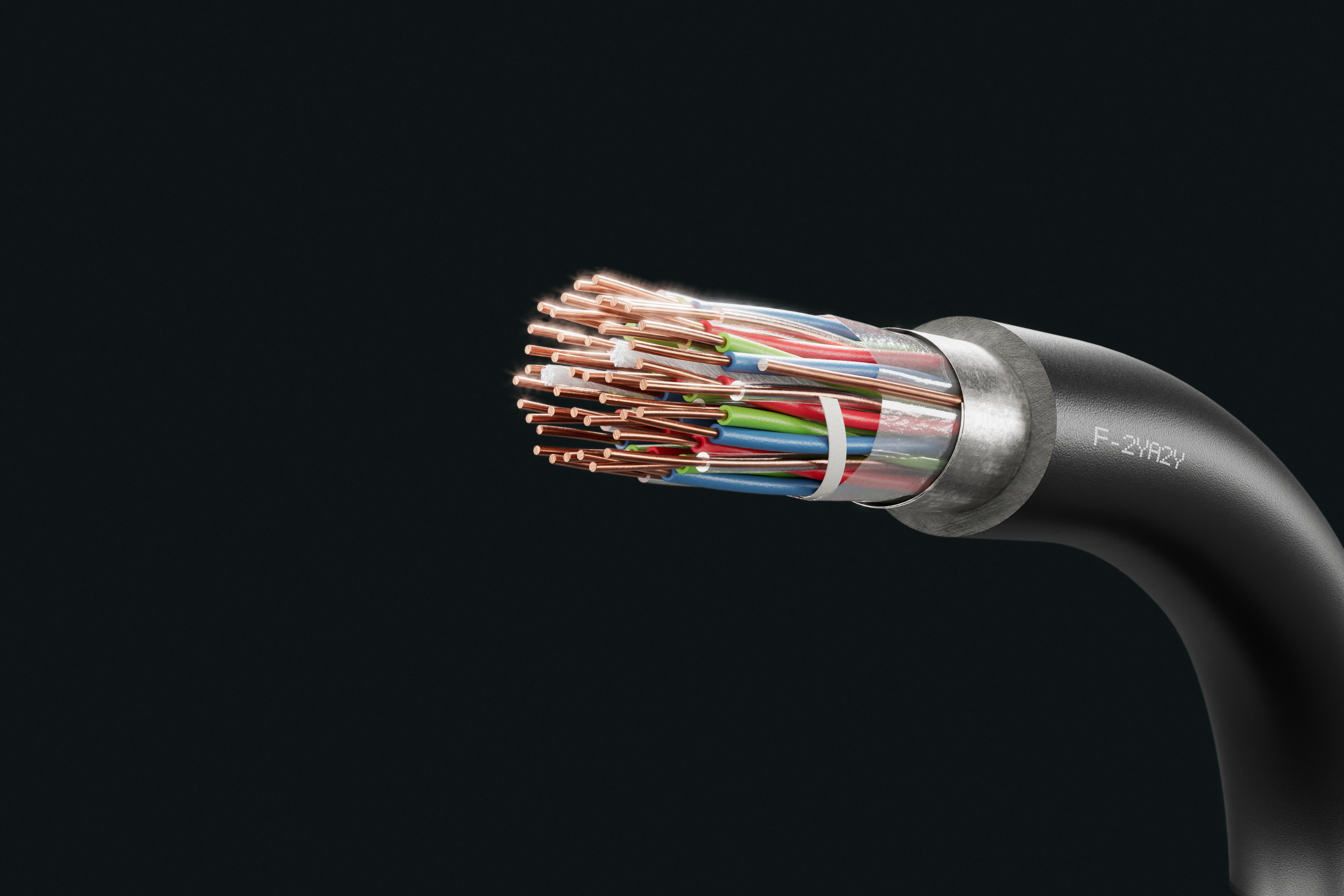

Kabelbild - F-2YA2Y
+
-
Kabelbild - F-2YA2Y
+
-
Kabelbild - F-2YA2Y
+
-

Kontaktieren Sie uns

Are you interested in this product?

Dogan Özcan

Produktmanager

+43 (0) 1 70170-154
[email protected]

Electricity

Zur Anfrage hinzufügen
Parameter
Unit
Values
Durchmesser des Leiters (mm)
mm
0.6
0.8
Leiterwiderstand, max. bei 20 °C (Ω/km)
Ω/km
130
73.2
Isolationswiderstand, min. bei 20 °C (MΩ/km)
MΩ/km
10000
10000
Gegenseitige Kapazität (ca. Wert), bei 800 Hz (nF/km)
nF/km
55
55

Optionen

Zur Anfrage hinzufügen
Doppeladeranzahl x Leiterdurchmesser
Außendurchmesser ca. (mm)
Gesamtgewicht ca. (kg/km)
Standardlängen/Aufmachung (m)
2 x 2 x 0.6
7.2
47
500 T, 1000 T
6 x 2 x 0.6
9.3
85
500 T, 1000 T
10 x 2 x 0.6
10.5
118
500 T, 1000 T
20 x 2 x 0.6
14.5
207
500 T, 1000 T
30 x 2 x 0.6
15.3
274
500 T, 1000 T
40 x 2 x 0.6
16.6
345
500 T, 1000 T
50 x 2 x 0.6
18.0
417
500 T, 1000 T
60 x 2 x 0.6
19.4
489
500 T, 1000 T
100 x 2 x 0.6
25.5
792
500 T, 1000 T
2 x 2 x 0.8
7.9
60
500 T, 1000 T
4 x 2 x 0.8
11.0
103
500 T, 1000 T
6 x 2 x 0.8
10.6
121
500 T, 1000 T
10 x 2 x 0.8
12.1
175
500 T, 1000 T
20 x 2 x 0.8
17.2
317
500 T, 1000 T
30 x 2 x 0.8
18.1
432
500 T, 1000 T
40 x 2 x 0.8
19.8
552
500 T, 1000 T
50 x 2 x 0.8
21.5
672
500 T, 1000 T
60 x 2 x 0.8
23.5
797
500 T, 1000 T
100 x 2 x 0.8
31.1
1303
500 T, 1000 T

Technische Änderungen vorbehalten.

Alle Angaben sind daher ohne Gewähr.
