NAY2Y

Download PDF

Zur Anfrage hinzufügen

Download PDF

Zur Anfrage

PVC/PE Aluminium Erdkabel

Energieverteilungskabel für Kraftwerke, Industrieanlagen und Schaltanlagen sowie für örtliche Stromnetze. Zur festen Verlegung im Erdreich, in Innenräumen, Kabelkanälen, im Freien und im Wasser - entsprechend den örtlichen Bauvorschriften - geeignet für hohe mechanische Beanspruchungen während der Installation und im Betrieb.

Design

Dieses Produkt besteht aus:

  • 1
    Aluminiumleiter, rund eindrähtig (RE), sektorförmig eindrähtig (SE), rund mehrdrähtig (RM) bzw. sektorförmig mehrdrähtig (SM)
  • 2
    Aderisolation (PVC)
  • 3
    Gemeinsame Aderumhüllung (EPDM)
  • 4
    Mantel (HDPE schwarz, UV-beständig)

Technische Daten

Norm: DIN VDE 0276-603
Prüfzeichen: VDE Deutschland
Prüfspannung: Ader/Ader4 kV / 50 Hz
Nennspannung: 0.6/1 kV (Uo/U)
Biegeradius am Leiter (min.):
  • 12 x Ø of cable (singlecore)
  • 15 x Ø of cable (multicore)
Brandeigenschaften: EN 60332-1-2: selbstverlöschend
Aderkennzeichnung: HD 308 S2
Temperaturbereich:
  • Verlegungstemperatur: min. -5°C
  • Betriebstemperatur: -50°C bis zu 70°C
  • Leitertemperatur: max. 70°C
  • Kurzschlusstemperatur: max. 70°C

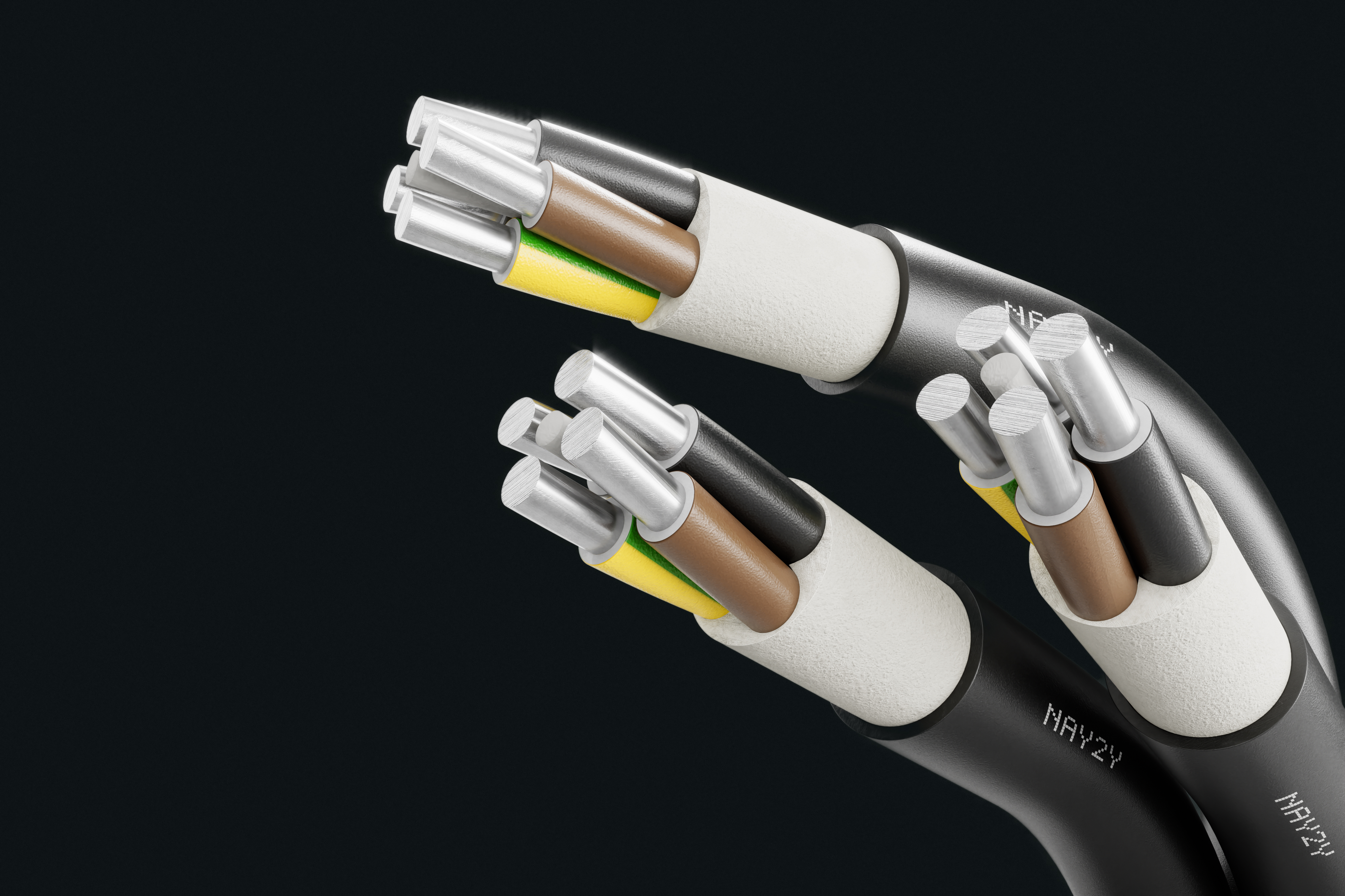

Kabelbild - NAY2Y
+
-
Kabelbild - NAY2Y
+
-
Kabelbild - NAY2Y
+
-

Kontaktieren Sie uns

Are you interested in this product?

Dogan Özcan

Produktmanager

+43 (0) 1 70170-154
[email protected]

Optionen

Zur Anfrage hinzufügen
Aderanzahl x Nennquerschnitt (mm²)
Max. Leiterwiderstand (Ω/km)
Strombelastbarkeit Erde (A)
Strombelastbarkeit Luft (A)
Außendurchmesser ca. (mm)
Gesamtgewicht ca. (kg/km)
Standardlängen/Aufmachung (m)
1 x 35 RM
0.868
193
135
13.7
240
500 D, 1000 D
1 x 50 RM
0.641
230
166
15.5
315
500 D, 1000 D
1 x 70 RM
0.443
283
210
17.5
405
500 D, 1000 D
1 x 95 RM
0.32
340
259
19.6
520
500 D, 1000 D
1 x 120 RM
0.253
253
239
21.1
615
500 D, 1000 D
1 x 185 RM
0.164
496
401
25.8
904
500 D, 1000 D
1 x 240 RM
0.125
375
378
28.2
1115
500 D, 1000 D
1 x 300 RM
0.1
656
555
32.8
1474
100 D
1 x 400 RM
0.078
756
653
37.2
1870
100 D
1 x 500 RM
0.061
873
772
40.5
2286
100 D
1 x 630 RM
0.047
1011
915
46.2
2853
100 D
4 x 25 RE
1.2
102
81
25.5
990
1000 D
4 x 25 RM
1.2
102
81
26.7
1040
1000 D
4 x 35 RE
0.868
122
99
27.8
1130
1000 D
4 x 50 SE
0.641
144
119
31.9
1300
500 D, 1000 D
4 x 50 SM
0.641
144
119
29.6
1060
500 D, 1000 D
4 x 70 SE
0.443
179
152
36.1
1740
1000 D
4 x 95 SE
0.32
215
186
40.3
2240
1000 D
4 x 120 SE
0.253
245
216
43.0
2400
500 D, 1000 D
4 x 120 SM
0.253
245
216
41.3
2258
500 D, 1000 D
4 x 150 SE
0.206
275
246
47.7
3120
500 D, 1000 D
4 x 150 SM
0.206
275
246
45.1
2745
500 D, 1000 D
4 x 185 SE
0.164
313
285
52.7
4170
500 D
4 x 240 SE
0.125
364
338
57.9
5000
500 D
4 x 240 SM
0.125
364
338
55.0
5080
500 D
4 x 300 SM
0.1
419
400
61.0
5170
500 D
5 x 50 RM
0.641
144
119
36.2
1720
500 D, 1000 D
5 x 70 RM
0.443
179
152
44.0
2240
500 D, 1000 D
5 x 95 RM
0.32
215
186
47.0
3060
1000 D
5 x 95 SM
0.32
215
186
43.0
2550
1000 D
5 x 120 RM
0.253
245
216
53.0
3580
1000 D
5 x 150 RM
0.206
275
246
56.0
4400
500 D, 1000 D
5 x 150 SM
0.206
275
246
53.0
3679
500 D, 1000 D
5 x 185 SM
0.164
313
285
57.0
4400
500 D

Technische Änderungen vorbehalten.

Alle Angaben sind daher ohne Gewähr.
